EL 检测即电致发光检测，是排查光伏组件内部缺陷的重要检测手段。伴随国内光伏电站建设规模持续扩大，组件隐裂、断栅等内部问题会直接造成发电功率衰减，云境天合TH-EL2+太阳能板el检测仪已经成为光伏质量把控、电站运维环节的重要设备。

光伏组件在生产出库、物流运输、现场安装以及长期运行过程中，容易产生隐裂、破片等各类内部损伤。该类缺陷大多无法通过肉眼直接观察，故障初期对输出功率影响有限，但在长期日晒、温差循环作用下缺陷会逐步扩张，进一步诱发热斑故障，严重时造成组件直接失效。现场需要一套无损检测手段，能够快速定位光伏组件内部隐蔽缺陷；设备需要适配多种光照条件，可在夜间、弱光户外环境完成成像作业，同时支持大批量组件检测，输出标准化检测结果与报告。

检测原理

向光伏组件施加正向偏压，电池片 PN 结发生辐射复合产生近红外光，红外相机采集组件发光图像。组件完好区域发光画面均匀，存在缺陷的位置会呈现暗斑、暗线。 TH‑EL2 + 可以识别隐裂、破片、碎片、断栅、黑片、虚焊、工艺污染、低效率片、黑边、烧结过刻、穿孔等多种内部缺陷。设备具备光屏蔽能力，灯光、月光、星光、100 辐照度以下太阳光不会对成像造成干扰，白天可开展户外防红外暗室测试，夜间直接架设三脚架开展检测。支持晶硅组件检测，薄膜组件可做定制适配。

TH‑EL2 + 产品方案

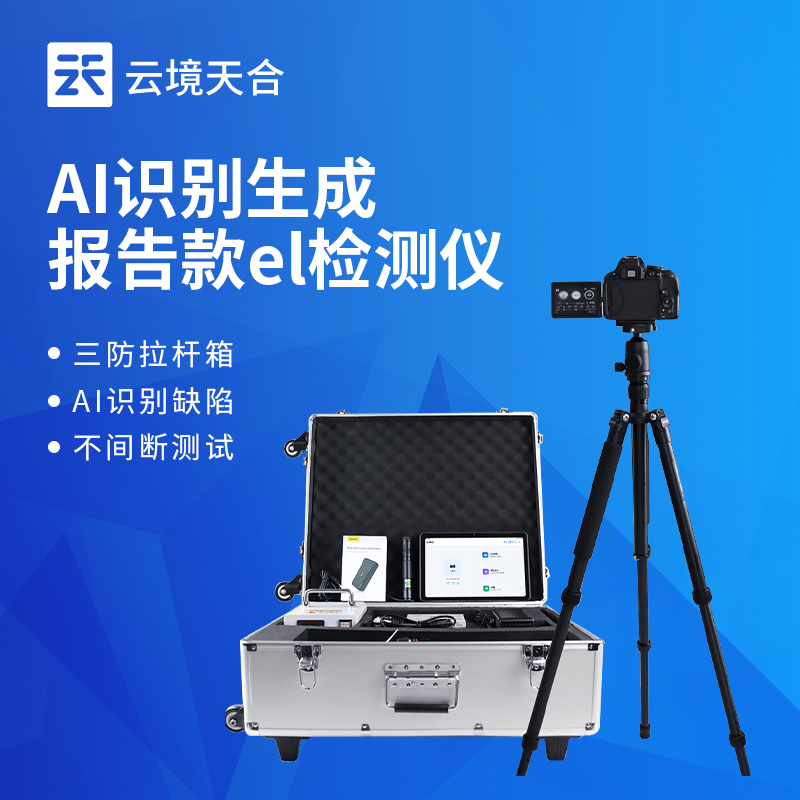

云境天合 TH‑EL2 + 属于便携式 EL 检测仪，搭载2416 万像素 CMOS 红外相机，分辨率 6000×4000，配备全时自动对焦模块，成像精度 1.0mm/pixel。配套 10.4AH 高性能储能锂电池、Wi‑Fi 无线控制模块，搭配 AI 缺陷识别软件，可全自动识别组件缺陷，也支持人工手动标注，完成缺陷自动分类，一键输出检测报告。

设备配套 1.85 米铝合金三脚架，云台支持 720° 旋转，搭载十字激光定位仪，快速对准待测组件，单人即可完成整套现场检测作业；收纳采用三防拉杆箱，搬运运输轻便安全。

核心规格参数

适用应用场景

工厂产线组件质检、仓库入库组件抽检、组件到货进场检验； 光伏电站支架上原位组件测试； 实验室质量分析； 可适配沙漠、高原、屋顶、丘陵、山坡、雪地、农光互补、鱼光互补、风光互补等各类现场环境。

业务部署与应用价值

1. 到货入库抽检：筛查来料组件出厂、运输造成的内部损伤，把控进场质量； 2. 电站竣工验收：排查安装施工带来的组件损伤，规避项目交付风险； 3. 在运电站运维巡检：定位隐蔽内部缺陷，提前处置隐患，减少发电量损失。

设备提供 1 年质保服务，24 小时技术响应，72 小时出具故障解决方案，同步协调备品备件。

EL 检测实现光伏组件内部隐蔽缺陷可视化。选型重点关注红外相机成像灵敏度、成像幅面、现场便携能力、AI 识别及报告输出能力。云境天合 TH‑EL2 + 便携式 EL 检测仪可作为选型参考，现场检测可参照 NB/T 11080 相关行业规范执行。
