超声波气象站开箱后怎么安装?

    作者:天合环境科技有限公司    发布时间:2022-04-25 15:09:44 文章来源:https://www.thyqw.com/jishu/574.html

问:超声波气象站开箱后怎么安装?@山东风途科技物联网科技有限公司


尊敬的客户


您好


超声波气象站是风途科技的主营产品之一,以下是超声波气象站的安装步骤——


(1)基础处理


硬化地面厚度不低于15cm,膨胀螺栓打孔直径为20mm,打孔间距为18.5cm正方形。预埋地笼的用户请参考说明书附件“气象站设备施工手册”。

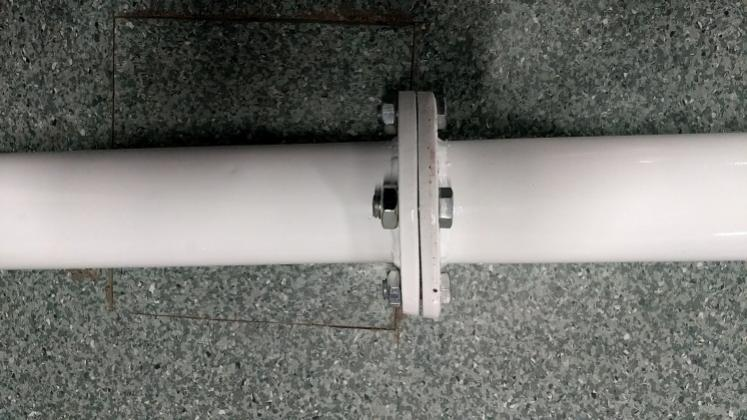

(2)组装立杆


(3)走线(电源线和485数据线走到立杆顶部)

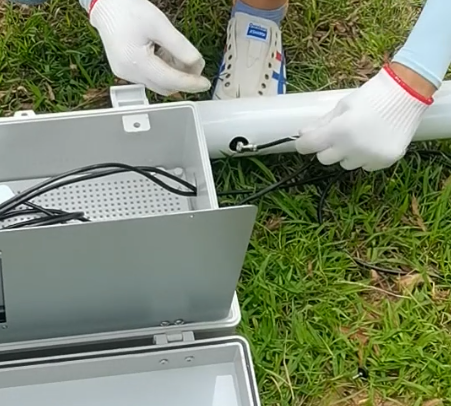

(4)安装设备箱

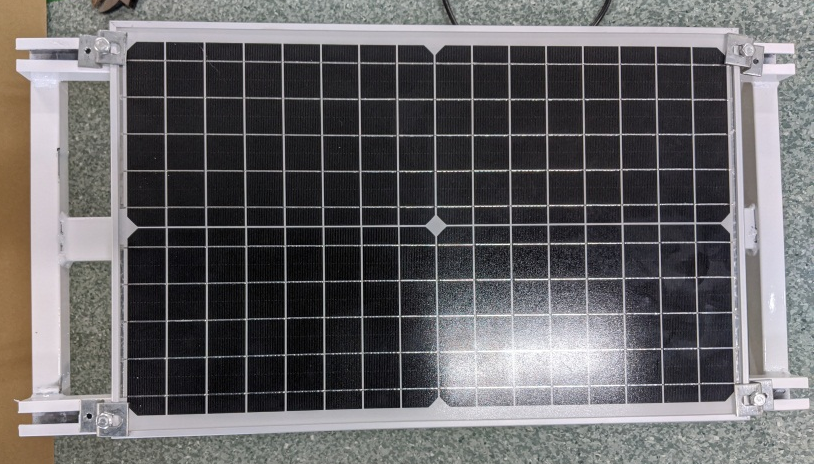

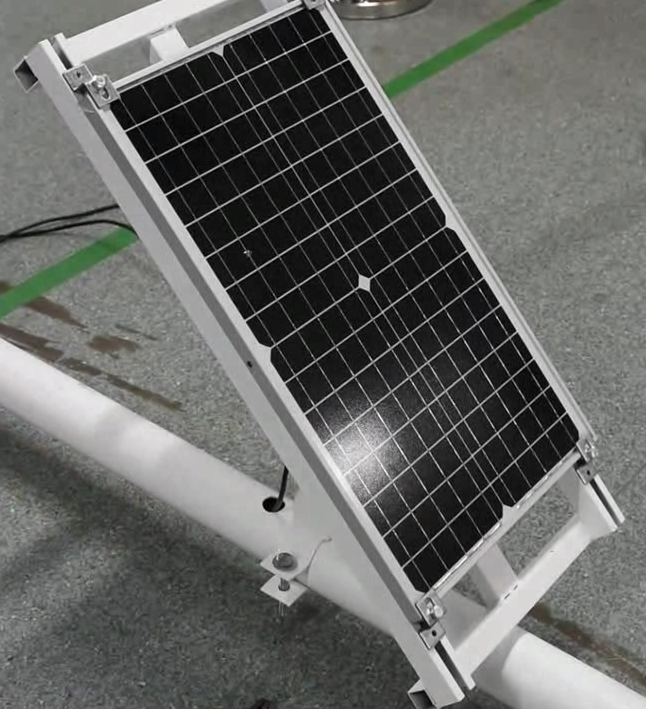

(5)安装太阳能电池板及雨量传感器

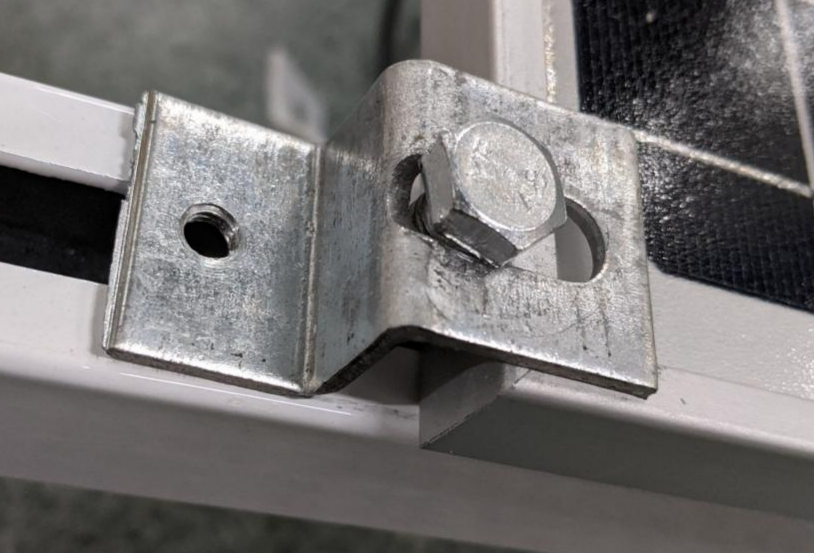

太阳能板通过压块固定4角

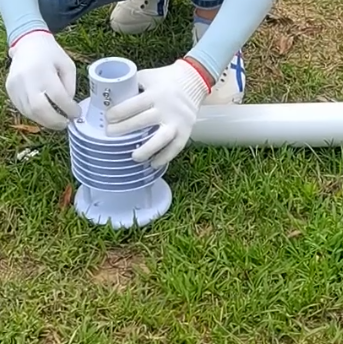

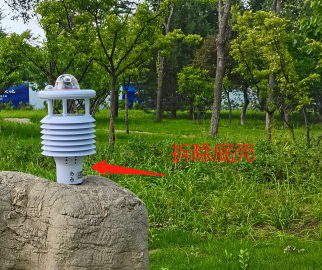

(5)打开下底壳接线

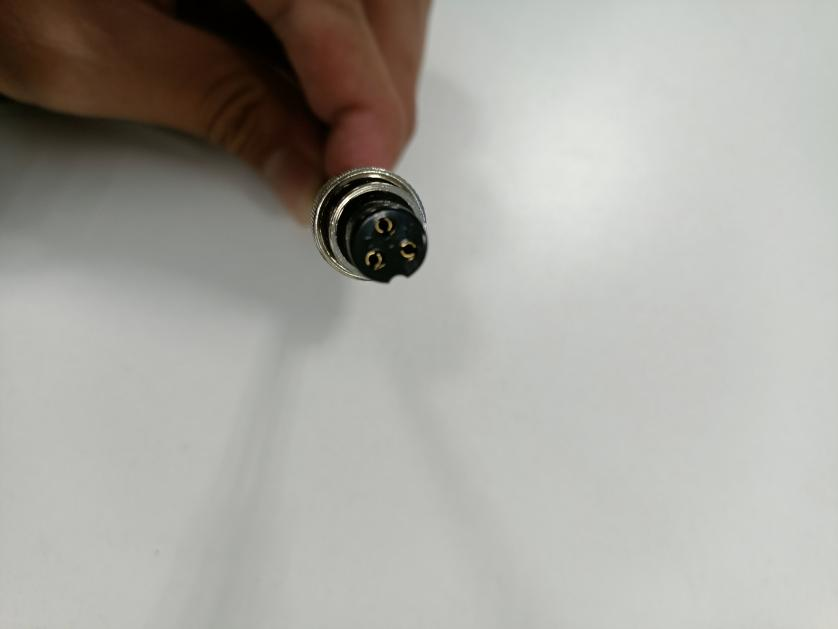

(7)电源接口为靠近温湿度防水罩一端的3芯航空头。

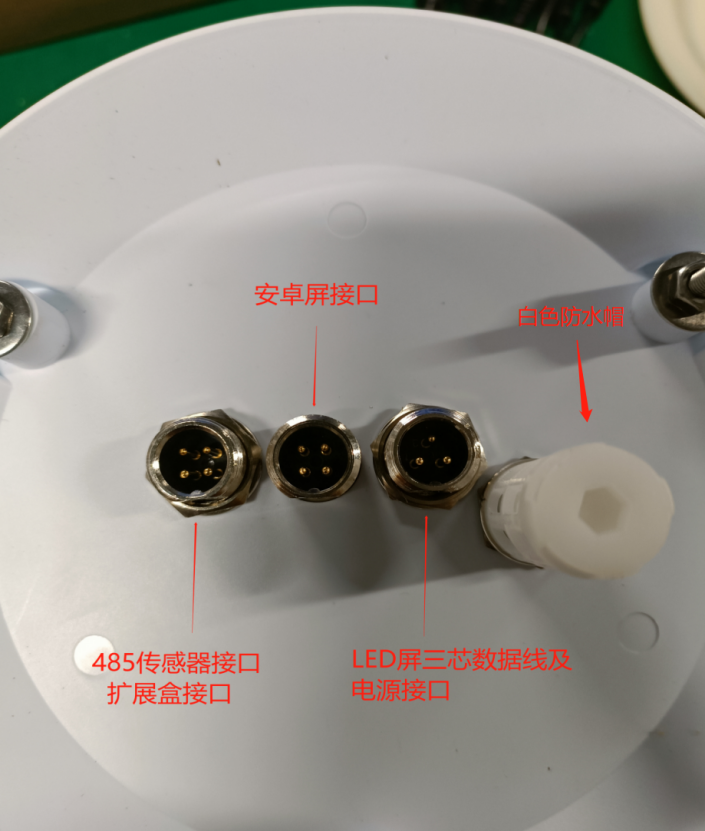

(8)接口端口标识

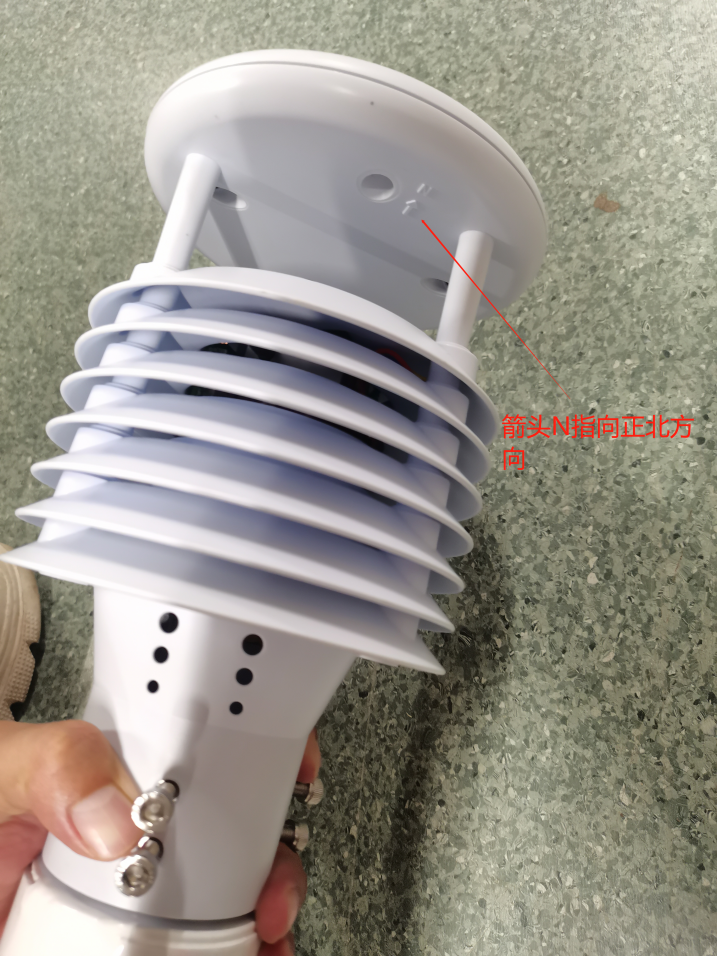

(9)安装微型气象仪时箭头N的方向指向正北

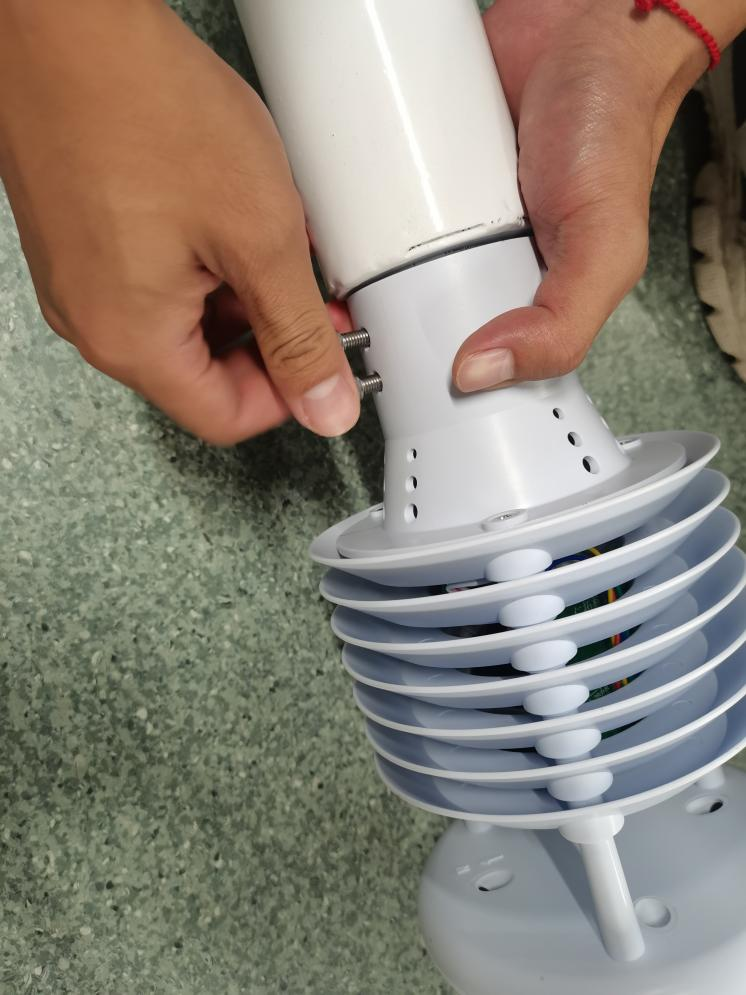

(10)固定好螺丝

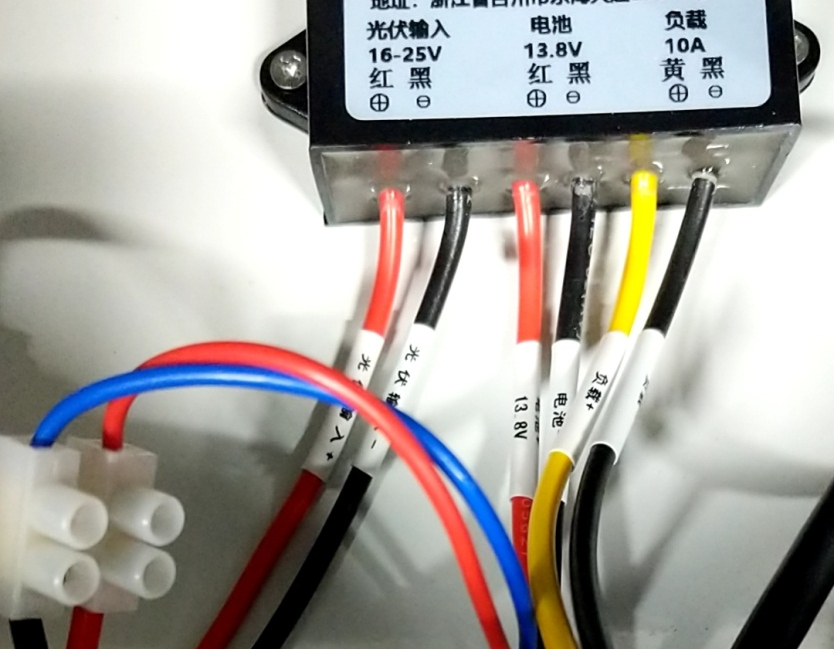

(11)连接太阳能线

太阳能线连接到设备箱内的太阳能充电控制器上的光伏输入端,红色为正极,黑色为负极。

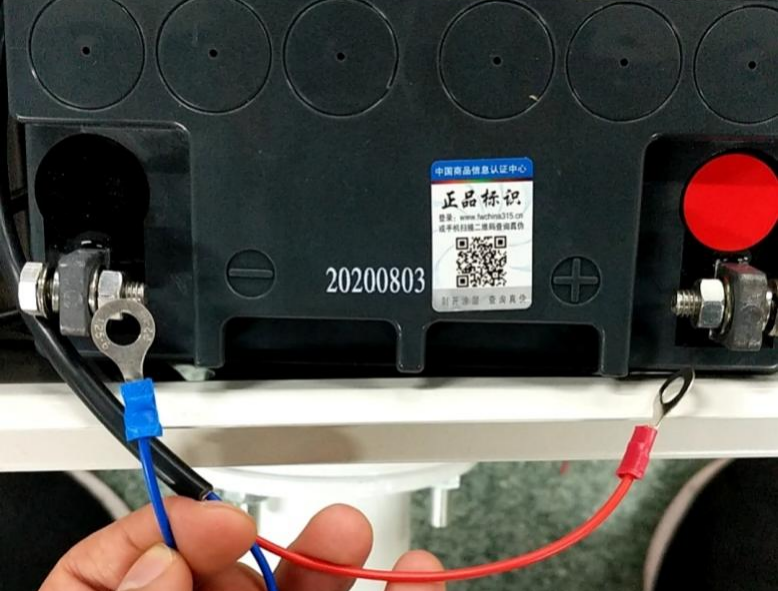

(12)连接蓄电池

蓄电池连接线红色或棕色为正极,蓝色或黑色为负极。

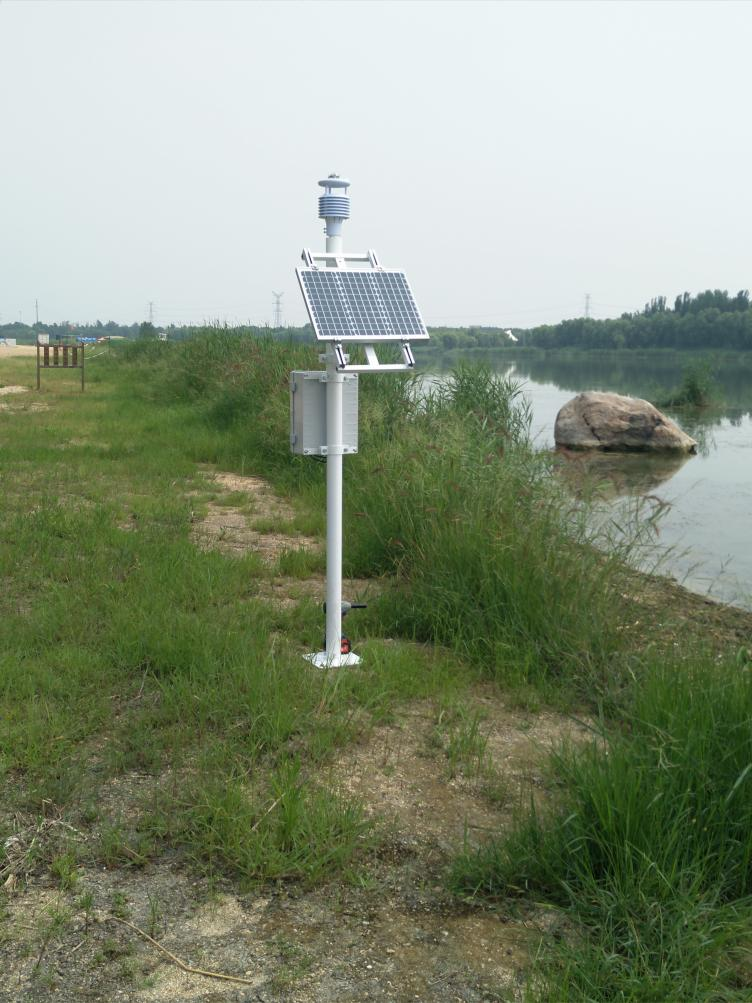

(13)将立杆竖立并安装到基座上。


(14)登录云平台查看数据

如果用户所订购的产品为联网产品,请与销售人员索取云平台地址与账户。
